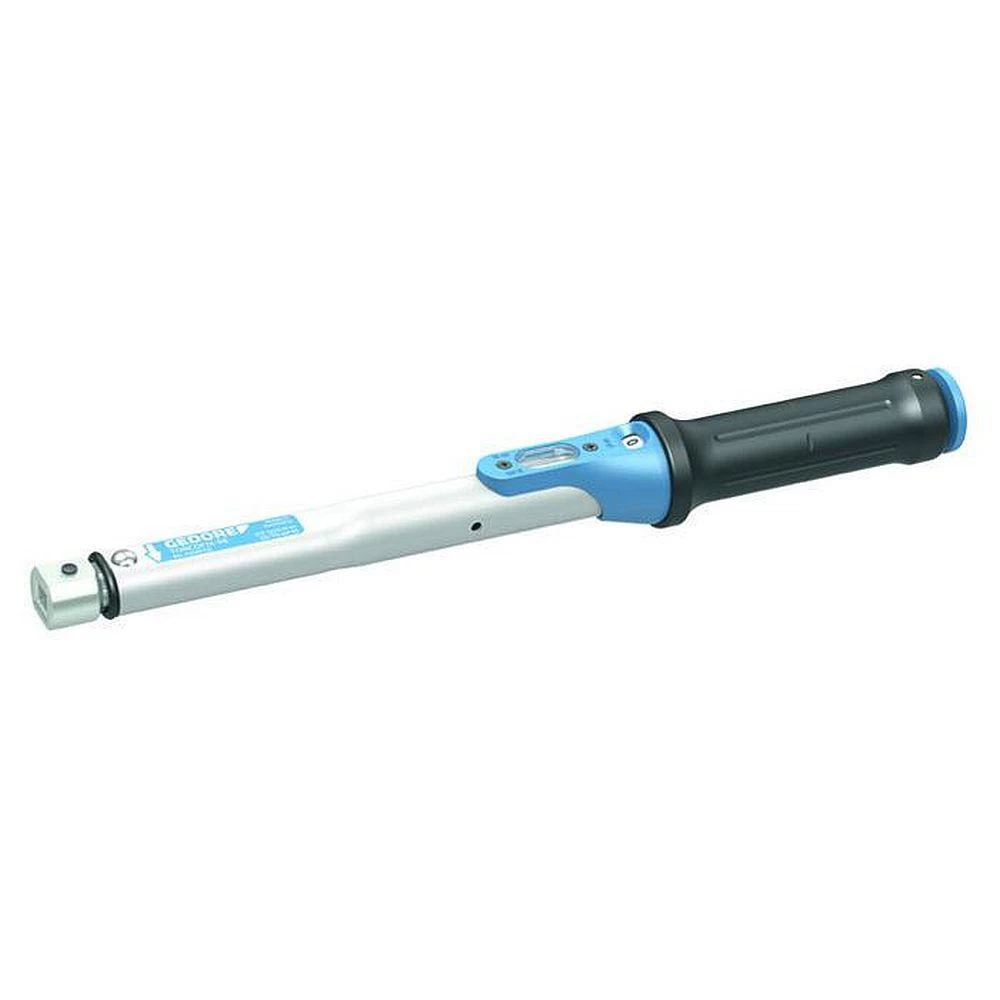

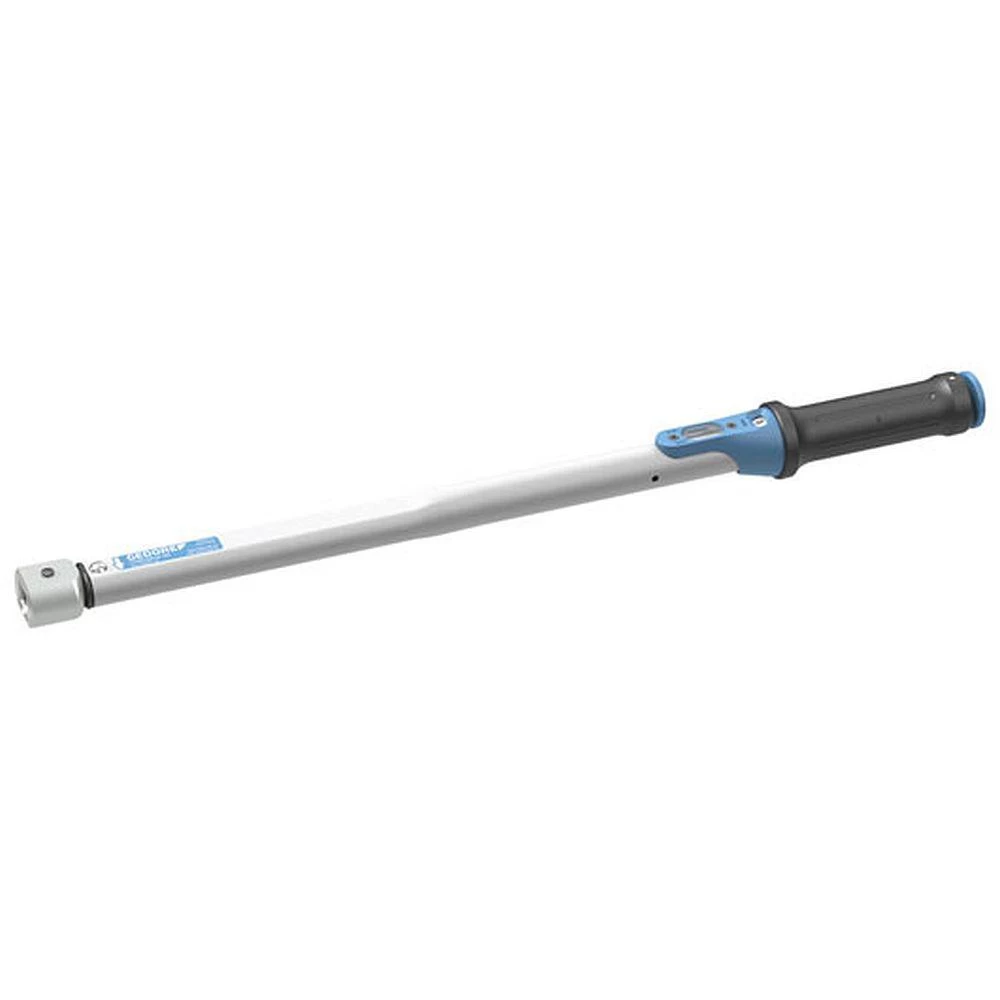

Clé Dynamométrique TORCOFIX SE – Avec Une Cavité Rectangulaire – 5 à 400 N · M

Domaine d’utilisation

• Clé dynamométrique TORCOFIX SE – permet la vis de serrage contrôlé dans la plage commune de 5 à 400 N · m / 3,7 à 300 lbf · ft

Utilisation

• Réglable, à déclenchement et robuste clé dynamométrique tubulaire avec une cavité rectangulaire pour l’industrie et le commerce
• classés selon la norme DIN EN ISO 6789: 2003 Type II Classe A
• calibré pour un écart admissible de +/- 3% et mieux
• pour le serrage bi-directionnelle contrôlée
• robuste construction tubulaire en acier galvanisé à cavité rectangulaire et des parties en matière plastique de haute qualité
• Poignée ergonomique en plastique avec l’aide d’étalonnage
• double échelle N · m et lbf · pi au-dessous d’une fenêtre avec effet loupe
• avec vernier N · m échelle principale pour l’ajustement des échelles des valeurs intermédiaires
• Système de sortie génère un signal audible et tactile
• Système ergonomique pour un réglage de couple
• jauges de profondeur d’usine – 17,5 mm (9×12 mm) ou 25 mm (14×18 mm)
• Fonctionnement uniquement avec des raccords d’extrémité avec jauge de profondeur normalisée – sinon il peut y avoir des changements de valeur
• En fonction de l’application (par exemple raccord d’extrémité z.) Ou sur le côté (par exemple, à cliquet et la douille.) Peut être utilisée à la fois vers l’avant

Données techniques

• Connecteur entraînement rectangulaire – 9 x 12/14 x 18 mm
• Travail / mesure N · m (min / max) – 5 à 400 N · m
• Travail / mesure lbf.ft (min / max) – 3,7 à 300 ft · lbf
• Graduations – 1 – 2,5 – 5 – 10 N · m
• graduation annulaire d’échelle – 0,1 – 0,25b – 0,5 – 1 N · m
• centre Distance de la poignée de son point pivot (lwSE) – 212,5 à 579,2 mm
• la distance de centre (C, L) – 17,5 / 25,0 mm
• Largeur – 20,0 à 33,0 mm
• Logement Distance – entraînement – 32/42 mm
• Longueur – 273,0 à 648,5 mm
